가스 엔진, 발전소, 열병합 발전소 설비를 위한 전기 설계
구성설계(Configurator design)은 정형화된 제품 구성이 80% 이상일 때 효과적입니다. 그러나 이렇게 많은 부분이 패턴화 된 제품 개발에서는 전기설계를 중요하지 않게 여깁니다.
전기설계를 3가지 측면으로 봐야 합니다. 즉 기술 영역간 정보 연결성, 전기 도면으로서 완결성(회로도와 보고서 등) 그리고 데이터 생성과 활용성 측면입니다. 단순히 전기설계를 부수적으로 치부한다면 전기/전방 부문에서 고질적인 문제를 안고 가게됩니다. 이에 대한 힌트를 우리는 캐터필러 솔루션 사업부의 설계에서 얻을 수 있을 것 같아서 고객사례를 소개해드립니다.
가스 엔진, 발전소, 열병합 발전소 설비를 위한 전기 설계
사례 소개 동영상 링크: 캐터필러 사례
독일의 기계 및 플랜트 엔지니어링 분야는 수십 년간 자동화 기술을 선도해왔습니다. 특히, 캐터필러 에너지 솔루션은 가스 엔진, 발전소, 열병합 발전소 설비의 전기 설계 분야에서 혁신적인 자동화 시스템을 구축하여 주목받고 있습니다.
기존 시스템의 한계와 새로운 솔루션의 필요성
캐터필러 에너지 솔루션은 다양한 고객 요구에 맞춰 맞춤형 솔루션을 제공하며 급성장했지만, 복잡한 전기 설계 프로세스와 다국어 문서 작업, 숙련된 인력 부족 등의 문제에 직면했습니다. 기존에는 매크로 및 매크로 배리언트, 프로젝트 마법사 애드온을 통해 설계 시간을 단축했지만, 변화하는 시장 요구에 신속하게 대응하기에는 역부족이었습니다.
WS캐드와의 협력을 통한 혁신적인 자동화 시스템 구축
캐터필러는 WS캐드와의 협력을 통해 제품 구성기에서 직접 전기 설계 도면과 문서를 생성하는 자동화 인터페이스를 개발했습니다. 이 시스템은 ERP, PDM 시스템 등 다양한 소프트웨어와 통합되어 효율성을 극대화합니다.
자동화 시스템의 주요 기능 및 장점

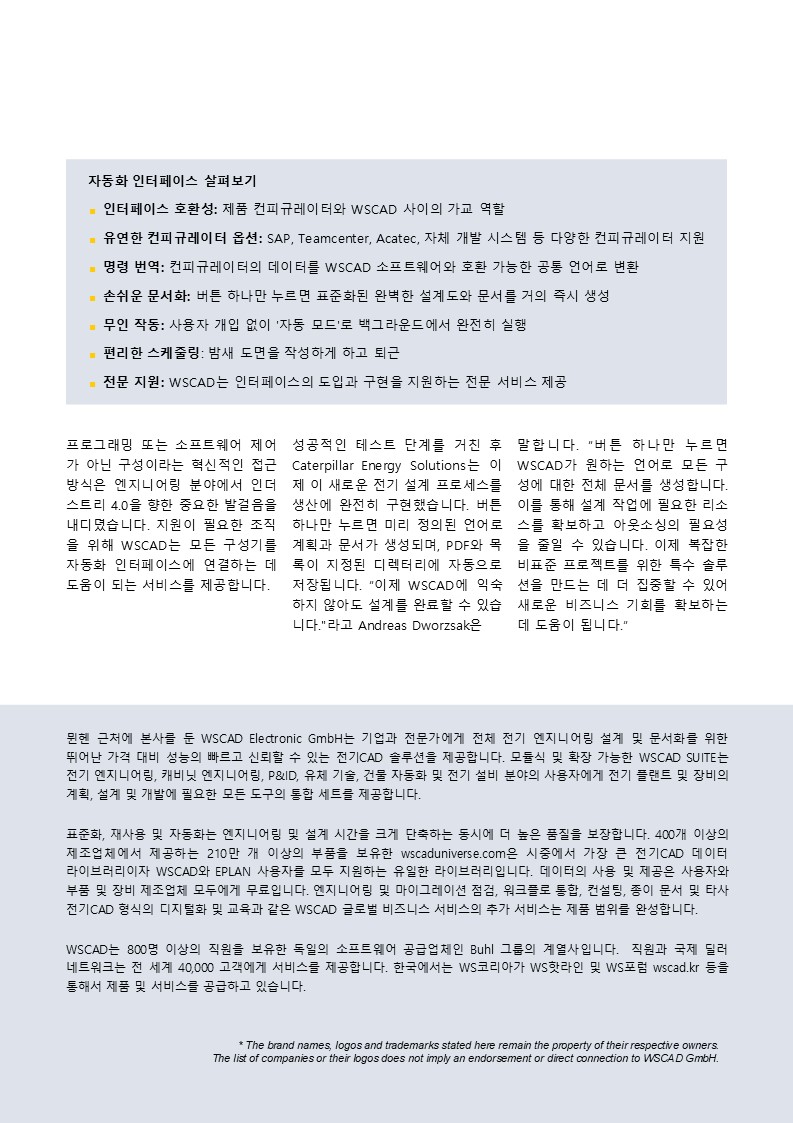

- 원클릭 자동화: 제품 구성기에서 모든 관련 데이터를 WS캐드로 전송하여 자동으로 도면 및 문서 생성
- 다국어 지원: 다양한 언어로 도면 및 문서 생성 가능
- 리소스 효율성: 설계 작업에 필요한 리소스 절감 및 아웃소싱 필요성 감소
- 복잡한 프로젝트 대응: 복잡한 비표준 프로젝트에 대한 특수 솔루션 개발에 집중 가능
기대 효과
캐터필러 에너지 솔루션은 새로운 자동화 시스템을 통해 다음과 같은 효과를 기대하고 있습니다.
- 설계 시간 단축 및 효율성 향상
- 인적 오류 감소 및 설계 품질 향상
- 변화하는 시장 요구에 대한 신속한 대응
- 새로운 비즈니스 기회 창출
결론
캐터필러 에너지 솔루션의 전기 설계 자동화 시스템은 인더스트리 4.0 시대에 발맞춰 엔지니어링 분야의 혁신을 선도하는 사례입니다. 이 시스템은 효율성 향상, 비용 절감, 품질 향상 등 다양한 이점을 제공하며, 앞으로 더욱 많은 기업들이 자동화 시스템을 도입하여 경쟁력을 강화할 것으로 기대됩니다.
