[사례] 인공태양 핵융합 발전설비를 위한 전기 설계

WSCAD를 활용한 Wendelstein 7-X 전기 설계



Wendelstein 7-X_EE-CE-FE 한글.pdf

0.36MB





막스 플랑크 플라스마 물리 연구소(IPP)의 Wendelstein 7-X(W7-X)는 세계 최대 스텔러레이터형 핵융합 실험 장치로, 태양의 에너지 생성 방식을 재현하는 연구를 진행 중이다. 2015년 첫 실험이 시작되었으며, 전체 전기 설계 및 문서화는 WSCAD 소프트웨어를 활용하여 수행되었다.

​

WSCAD의 주요 역할 및 활용 분야

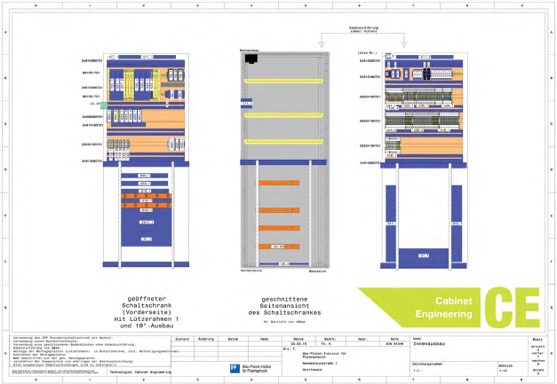

• 설계 및 문서화: 전기 설계(Electrical Engineering), 캐비닛 배치(Cabinet Engineering), 유체 회로(Fluid Engineering) 등 WSCAD의 다양한 기능이 적용됨.
• 데이터 획득 및 제어 시스템: 플라즈마 밀도를 측정하는 레이저 진단 간섭계 등의 설계를 위해 요구 사항 명세서 기반으로 전기 회로도를 작성하고, 이를 토대로 캐비닛 배치를 계획.
• 공급망 연계: WSCAD를 사용하는 외부 업체는 원본 설계 데이터를 활용하여 작업을 즉시 진행 가능하며, 사용하지 않는 업체도 내보낸 문서 데이터로 설계 정보를 공유받음.
• 설계 자동화 및 표준 준수: WSCAD는 규정과 표준을 준수하는 종합 문서를 자동 생성하며, 프로젝트 마법사와 자동화 인터페이스(AI)를 통해 설계 및 문서화 프로세스를 효율화.

​

WSCAD의 장점 및 향후 전망

• 모듈형 설계: 전기 설비, 기계 장치, 건물 자동화 등 확장 가능성이 높음.
• 데이터 연동 및 활용성: 스마트 PDF 기능을 통해 회로도, 유체 설계, 캐비닛 레이아웃을 직관적으로 탐색 가능.
• PLM/ERP 시스템 통합: 개방형 인터페이스로 기업의 다양한 관리 시스템과 쉽게 연동.
• 자동화 및 생산 효율 향상: NC 가공, 와이어 번들 생산, 라벨 인쇄 등과 연계하여 제조 공정 최적화.

​

Wendelstein 7-X의 지속적인 확장과 추가 실험에 따라, WSCAD를 활용한 전기 설계 및 문서화 작업도 지속될 예정이다.
