빌딩자동화 및 플랜트 분야 전기설계 자동화 솔루션:
WSCAD BA(Building Automation) 옵션
📌 주요 기능
- 자동화된 회로 설계
- IEC 81346 및 DIN EN 81346 표준을 준수하여 건물 자동화 프로젝트의 구조를 쉽게 정의 가능
- 다양한 건물 자동화 장치(센서, 액추에이터 등) 라이브러리 제공
- DDC 컨트롤러, 필드 장치 및 I/O 모듈 연결 자동 구성
- 기능 기반 설계(Function-oriented Design)
- 신호 흐름 및 기능별 모듈을 중심으로 논리적인 회로 구성 가능
- 온도 조절, 공조 시스템, 조명 및 차양 제어 등을 쉽게 설계
- 공조 시스템(HVAC) 설계 지원
- BACnet, KNX, Modbus, LON 등의 프로토콜 지원

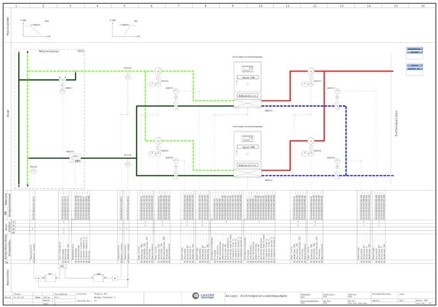

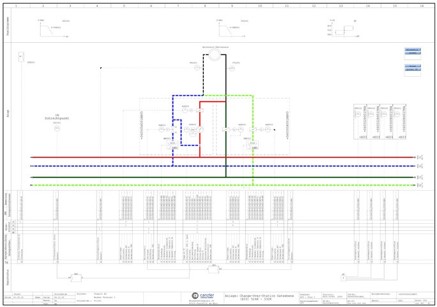

- 공조, 난방, 환기 시스템을 위한 표준 심볼 및 블록 다이어그램 제공
- 병렬 설계 및 속성 자동 매핑
- 건물의 여러 구역에 동일한 자동화 시스템을 적용할 때 병렬 설계 지원
- 부품 속성 자동 업데이트 및 매핑 기능
- BIM(빌딩 정보 모델링) 연계
- BIM 시스템과의 연계를 통해 3D 건축 설계와 통합 가능
- IFC 파일을 사용한 데이터 교환 가능
- PLC & DDC 제어 연동
- PLC 및 DDC(Direct Digital Control) 시스템과 통합하여 설계 자동화 지원
- 입출력 어드레싱 자동 할당 기능
- 자동 보고서 및 문서화 기능
- 단자 리스트, 부품 목록, 신호 목록 등의 자동 생성
- 마킹 및 태깅 자동화 기능 포함
🎯 특징 및 차별점
- 전문적인 BA 시스템 설계를 위한 특화 모듈
- 기능 중심(Function-oriented) 접근 방식 제공
- 건축 설계 및 BIM 시스템과의 강력한 연계성
- HVAC 및 PLC/DDC 시스템과의 원활한 통합
- 사용자 친화적인 인터페이스와 라이브러리 지원
✅ 주요 혜택
✔ 설계 시간 단축 – 자동화된 기능과 템플릿을 활용하여 반복 작업을 줄이고 프로젝트 속도를 향상
✔ 표준 준수 – IEC, DIN 및 글로벌 표준을 준수하여 오류를 방지하고 품질을 유지
✔ 데이터 일관성 – 변경 사항이 전체 프로젝트에 자동 반영되므로 유지보수 용이
✔ 효율적인 자원 관리 – 공조, 조명, 난방 시스템을 최적화하여 에너지 효율성을 높일 수 있음
✔ BIM 및 건축 설계와의 원활한 협업 – 건축 설계 팀과의 데이터 공유 및 통합이 용이
🔹 주요 고객 분야
🏢 스마트 빌딩 및 빌딩 자동화 기업 – 자동화 시스템을 통해 건물 관리의 효율성을 높이고자 하는 기업
🏗 건축 설계 및 엔지니어링 회사 – BIM 및 건물 자동화 설계를 통합하고자 하는 업체
🌡 HVAC(난방, 환기, 공조) 시스템 설계 업체 – 공조 및 에너지 관리 시스템을 설계하는 기업
💡 조명 및 에너지 관리 솔루션 제공업체 – 조명 자동화 및 에너지 절감 솔루션을 개발하는 기업
🏭 산업용 빌딩 및 공장 운영 기업 – 스마트 팩토리 및 자동화된 빌딩 관리 시스템을 필요로 하는 제조업체
🏆 결론
WSCAD의 BA 모듈은 건물 자동화 설계를 빠르고 효율적으로 수행할 수 있도록 다양한 기능을 제공합니다. 특히, 기능 중심 설계, HVAC 및 PLC/DDC 연동, BIM 시스템과의 통합 등의 특징을 통해 건물 자동화 및 스마트 빌딩 프로젝트를 진행하는 기업들에게 강력한 솔루션이 될 수 있습니다.
