전기설계 자동화를 위한 5가지 단계

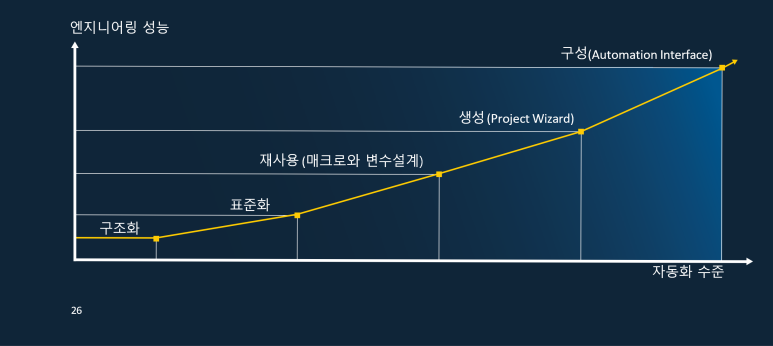

기계 및 플랜트 엔지니어링이 글로벌 리더로 자리매김은 개발 및 설계 부서에서 시작합니다. 설계 프로세스를 간소화하고 효율성을 극대화하는 것은 모든 엔지니어링 팀의 중요한 목표입니다. 일관된 구조, 표준화, 재사용, 자동 생성 및 구성이라는 5가지 핵심 전략을 통해 설계 워크플로우를 혁신하고 생산성을 향상시킬 수 있습니다. 이 글에서는 이러한 전략들을 자세히 살펴보고, 어떻게 여러분의 업무에 적용할 수 있는지 알아보겠습니다.

1. 프로젝트 구조화:

프로젝트 초기 단계부터 플랜트 및 장비에 일관되고 체계적인 구조를 적용하는 것은 개발 및 설계 프로세스를 크게 간소화하고 가속화합니다. 구조 식별자를 사용하면 완전한 메카트로닉스 부품 목록을 자동으로 생성할 수 있으며, ERP 시스템과 기계 CAD 분야의 데이터를 빠르고 편리하게 매칭할 수 있습니다. 이는 전기 공학과 기계 공학의 완벽한 결합이라고 할 수 있습니다. 기계 모듈과 일치하는 동시에 반복적으로 사용할 수 있는 작은 기능 및 기능 단위를 구축함으로써 전기 기계 및 메카트로닉스 부품 목록으로의 전환이 용이해집니다.

​

2. 표준화:

제품 포트폴리오의 표준화는 재사용 가능한 여러 모듈에서 개별적인 제안을 구성하는 것을 목표로 합니다. 엔지니어링 프로세스를 위해 설계된 제품 구조와 프로젝트 템플릿은 시장의 모든 확립된 규범과 표준을 반영할 뿐만 아니라 회사의 모든 지식을 저장하고 모든 개발자가 사용할 수 있도록 합니다. 공급 업체 및 파트너를 위한 명확하게 작성된 내부 및 외부 정책은 설계 프로세스를 더욱 단순화합니다. 이를 통해 시간을 절약하고 생성된 모든 문서의 정확성을 보장합니다. 이러한 조치들은 함께 자동화의 견고한 기반을 제공합니다.

​

3. 재사용:

자주 반복되는 하위 회로 및 도면은 매크로 형태로 저장됩니다. WSCAD를 사용하면 이러한 기능 모듈을 모든 분야에 대해 개별적으로 쉽게 생성할 수 있습니다. 하위 회로를 그리고, 마우스로 창을 드래그하고, 이름을 지정하고 저장하기만 하면 됩니다. 그러면 매크로를 도면에 여러 번 반복적으로 배치할 수 있습니다. 매크로 라이브러리가 너무 크고 혼란스러워지는 것을 방지하기 위해 변수 사용을 권장합니다. 변수 교환은 모든 페이지와 분야에 걸쳐 모든 도면에 즉시 적용됩니다. 이는 빠르고 투명하며, 누락되는 것이 없습니다.

​

4. 자동 생성:

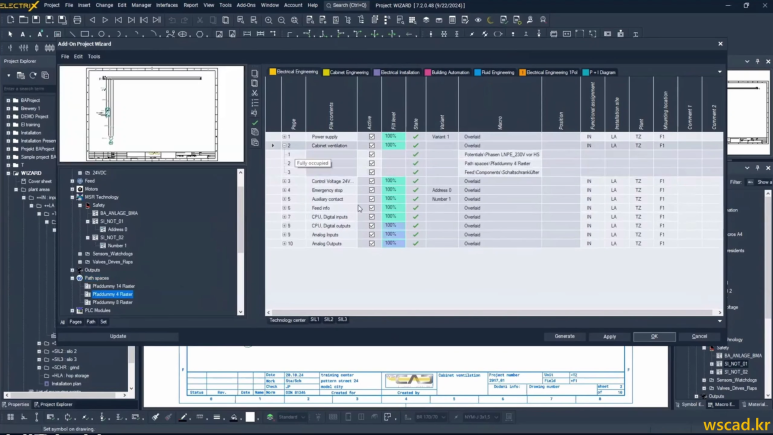

한 단계 더 나아가고 싶다면 프로젝트 마법사를 사용하여 도면을 생성할 수 있습니다. 버튼만 누르면 WSCAD의 작은 추가 기능이 문서화를 포함하여 거의 완전한 도면에 대한 매크로와 변형을 구성합니다. 이상적으로는 최대 100%까지 가능합니다. 따라서 몇 주가 걸리던 계획 작업이 며칠 또는 몇 시간으로 단축됩니다.

​

5. 구성:

자동화 인터페이스는 한 단계 더 나아갑니다. SAP, SIEMENS Teamcenter 또는 자체 개발과 같은 수많은 제품 구성 도구는 엔지니어링 프로세스에 필요한 모든 데이터를 버튼 클릭만으로 WSCAD에 전달할 수 있습니다. 마법처럼 완전한 도면과 문서가 손쉽게 생성됩니다. 전체 프로세스는 백그라운드 프로세스로 실행됩니다. WSCAD 소프트웨어를 시작할 필요가 없으며, 사용자조차도 도면 생성 중에 개입하거나 참석할 필요가 없습니다. 밤새 생성된 도면 또는 소프트웨어를 제어하는 소프트웨어 - 엔지니어링 분야의 Industry 4.0으로 나아가는 단계입니다. 즉, 설계를 하는 대신 구성을 하는 것입니다. 이전에는 몇 주가 걸리던 작업이 이제 몇 분 안에 완료됩니다. 그리고 엔지니어는 더 중요한 작업에 시간을 할애할 수 있습니다.

​

단순히 WSCAD 사용만으로도 추가 비용없이 5단계 중 3단계를 달성할 수 있습니다. 또한 도입 초기부터 4, 5단계를 염두에 두지말고 일단 1~3단계 표준과 자동화 잇점을 충분히 활용할 수 있어야 4단계로 진입할 수 있습니다. 4단계는 Project Wizard라는 제품을 연간구매해야 합니다. .

​

주요 이점:

• 설계자에 관계없이 모든 도면 및 문서에 대한 일관된 모양과 느낌
• 모든 개발자를 위한 중앙 집중식 엔지니어링 전문 지식 저장
• 빠른 개발 및 설계 주기
• 일관되게 높은 작업 결과 품질
• 통일된 템플릿 및 문서 구조
• 명확하게 정의된 마스터 데이터
• 공급 업체 및 파트너를 위한 구속력 있는 정책 (내부 및 외부)

​WSCAD 주요 기능

• 현재 상황 기록 및 분석
• 표준화할 수 있는 것은 무엇이며 어디에서 가능한가?
• 매크로 및 매크로 변형의 최적 구성 및 사용
• 프로젝트 마법사를 사용하여 손쉽게 도면 생성
• WSCAD 자동화 인터페이스를 사용한 설계 대신 구성
• 확인된 기회 구현을 위한 실행 가능한 권장 사항 및 지원

​이러한 전략들을 통해 설계 프로세스를 혁신하고 효율성을 극대화하십시오. 궁금한 점이 있다면 언제든지 문의해주세요.

​
